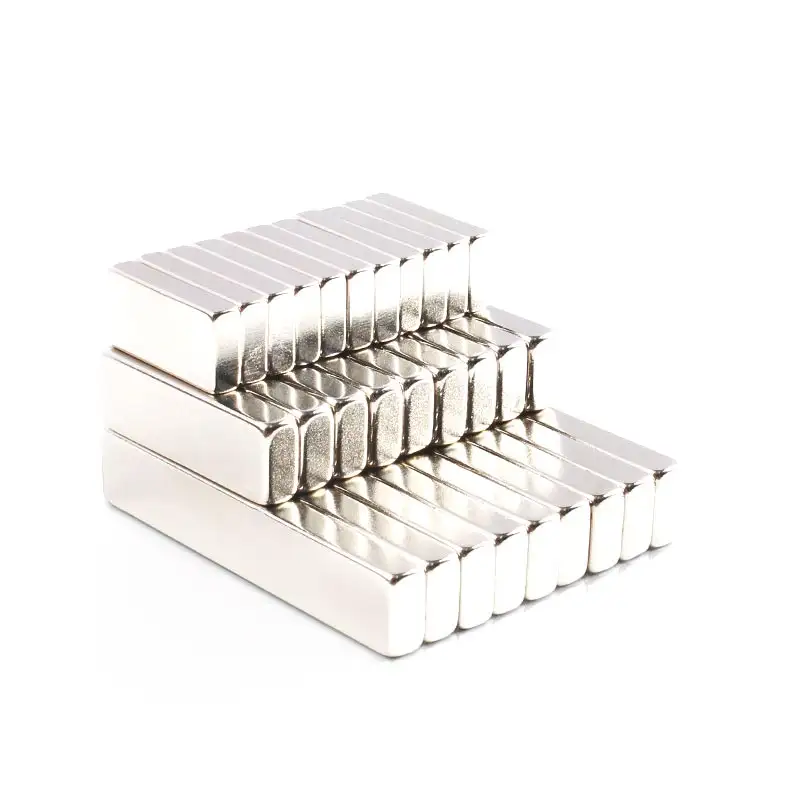

Ímãs retangulares para sensores

Fundação Técnica

Comparação de materiais magnéticos prontos para sensor

Selecionar a liga magnética ideal é fundamental ao projetar ímãs retangulares para sensores. Diferentes topologias de sensores, como interruptores reed, travas digitais de efeito Hall e CIs magnetorresistivos lineares (AMR/TMR), exigem perfis de fluxo magnético, pegadas físicas e respostas térmicas específicas. Os ímãs comerciais padrão geralmente sofrem com a dispersão descontrolada do fluxo; no entanto, os ímãs permanentes com nível de sensor devem equilibrar a coercividade, a indução remanescente e os coeficientes térmicos.

Visão de engenharia:Blocos retangulares de neodímio fornecem o fluxo máximo por unidade de volume, acionando microssensores em entreferros estendidos. No entanto, para aplicações onde o ambiente sofre picos térmicos extremos acima de 300°C, AlNiCo ou SmCo continuam sendo o padrão indiscutível.

Estabilidade de temperatura que importa

As flutuações de temperatura alteram diretamente o ponto de operação e o ponto de liberação dos sensores magnéticos. Exceder a temperatura máxima de operação ou temperatura Curie causa desmagnetização irreversível, levando à falha do sensor ou atraso no tempo de ativação.

Na navegação aeroespacial, detecção de trem de força automotivo e controles de queimadores industriais, o gerenciamento térmico é fundamental:

Direção de magnetização e acionamento do sensor

O eixo de magnetização determina a forma do envelope do campo magnético (distribuição Gauss), que determina a distância de comutação e a repetibilidade do sensor. As geometrias retangulares oferecem três modos primários de magnetização:

Precisão dimensional para comutação confiável

Na moderna montagem automatizada de alto volume, uma pequena variação na espessura do ímã se traduz em uma mudança significativa na intensidade do campo superficial. Se um lote de ímãs retangulares variar em espessura em ±0,1 mm, a distância de ativação do sensor pode variar em vários milímetros, causando falsos disparos ou falha total de comutação.

O Zhaobao Magnet Group aplica corte de roda diamantada de alta precisão e retificação de fio EDM para manter tolerâncias dimensionais rígidas de até ± 0,01 mm. Isso garante repetibilidade Gauss lote a lote dentro de ±1,5%, eliminando a necessidade de recalibração dinâmica dos componentes eletrônicos do sensor na linha de montagem da fábrica.

Integridade do Produto

Carcaça e revestimento: proteção além do ímã

Sensores em ambientes industriais reais encontram fluidos agressivos, vibrações pesadas, vapores químicos e entrada de umidade. Ímãs permanentes sinterizados brutos - especialmente NdFeB de alto desempenho - são propensos à oxidação e microlascamento sob impacto cíclico. Portanto, nos especializamos no fornecimento de conjuntos magnéticos totalmente encapsulados e prontos para montagem, em vez de ímãs simples.

Cenários de aplicação

Interruptores Reed, sensores Hall e muito mais

Blocos retangulares de ímã permanente servem como gatilho físico universal em um amplo espectro de tecnologias de detecção de posição e velocidade sem contato:

Resolvendo a detecção através de barreiras

Uma das principais vantagens de engenharia da implantação de ímãs retangulares para sensores é a capacidade de projetar linhas de fluxo magnético através de materiais de barreira não ferromagnéticos, como aço inoxidável, alumínio, vidro, plástico e madeira, sem penetração física mecânica.

Soluções para ambientes agressivos e de alta temperatura

Quando surgem requisitos de detecção em ambientes hostis, como compartimentos de motores, fornos de cura industriais, poços de petróleo ou linhas de vapor, os sensores eletrônicos convencionais falham. Ao emparelhar uma unidade eletrônica de sensor isolada localizada em uma zona fria com ímãs retangulares de AlNiCo ou SmCo endurecidos termicamente para sensores colocados diretamente dentro da zona quente, a detecção contínua de posição é alcançada sem falha eletrônica térmica.

Personalização e pedidos

Tamanho, classe e montagem personalizados

No Zhaobao Magnet Group, entendemos que não existem duas arquiteturas de sensores idênticas. Oferecemos engenharia personalizada OEM e ODM completa, adaptada diretamente aos seus modelos CAD e especificações de projeto de circuito:

Por que fazer parceria com o Zhaobao Magnet Group?

Fundado na década de 1990, o Zhaobao Magnet Group opera um enorme complexo de fabricação de 60.000 metros quadrados com mais de 500 funcionários qualificados, produzindo uma produção anual de mais de 8.000 toneladas de ímãs de terras raras. Em colaboração com a Academia Chinesa de Ciências em nosso Centro Conjunto de Tecnologia de Engenharia de Ímã Permanente, que detém 22 patentes de invenção, garantimos que a pureza de nossa matéria-prima excede 95% (contra a média de 80% da indústria).

Somos totalmente certificados pela IATF16949, ISO9001, ISO14001 e ISO45001, com produtos que atendem às normas CE, ROHS, REACH, CP65 e CHCC. Tendo atendido mais de 3.000 clientes internacionais, incluindo Huawei, Samsung, General Motors, Hitachi, Volkswagen e Foxconn, oferecemos suporte técnico 24 horas por dia, 7 dias por semana, com respostas garantidas em 8 horas.
