O que torna o arco magnético uma solução superior para separação de materiais de alto volume?

No exigente mundo do processamento industrial de materiais, a separação de contaminantes ferrosos de materiais a granel é uma operação crítica. Seja removendo ferro residual de agregados reciclados, purificando produtos alimentícios ou protegendo equipamentos posteriores no processamento mineral, a eficiência do processo de separação impacta diretamente a qualidade do produto, a longevidade do equipamento e os custos operacionais. Os separadores magnéticos tradicionais, muitas vezes usando ímãs planos ou retangulares, atendem à indústria há décadas. No entanto, o surgimento doímã de arcointroduziu uma mudança de paradigma, especialmente para aplicações de alto volume onde o rendimento e a eficiência de separação são fundamentais.

O ímã de arco, com sua superfície magnética curva, oferece uma abordagem fundamentalmente diferente para a separação de materiais. Ao contrário dos ímanes planos, que apresentam um campo magnético plano, o íman de arco gera um campo orientado radialmente que é mais eficaz na captura e retenção de partículas ferrosas à medida que fluem através da sua superfície. Este projeto, juntamente com os avanços em materiais magnéticos de terras raras, permitiu eficiências de separação significativamente maiores com taxas de rendimento mais altas. A geometria do ímã de arco permite uma distribuição mais uniforme do campo magnético, reduzindo o risco de partículas escaparem da captura, e sua construção robusta garante desempenho confiável em ambientes industriais adversos. Este artigo explorará a engenharia, a física e a engenharia de aplicação que tornam o ímã de arco uma solução superior para separação de materiais de alto volume, fornecendo uma análise técnica abrangente para engenheiros, gerentes de fábrica e especialistas em compras.

Índice

• 1. O que é um arco magnético e como funciona?
• 2. Quais são as principais vantagens de desempenho dos ímãs de arco?
• 3. Quais especificações técnicas definem um ímã de arco de alto desempenho?
• 4. Como o arco magnético se compara aos separadores magnéticos tradicionais?
• 5. Quais fatores de engenharia de aplicação afetam o desempenho do arco magnético?
• 6. Perguntas frequentes (FAQ)
• 7. Conclusão

1. O que é um arco magnético e como funciona?

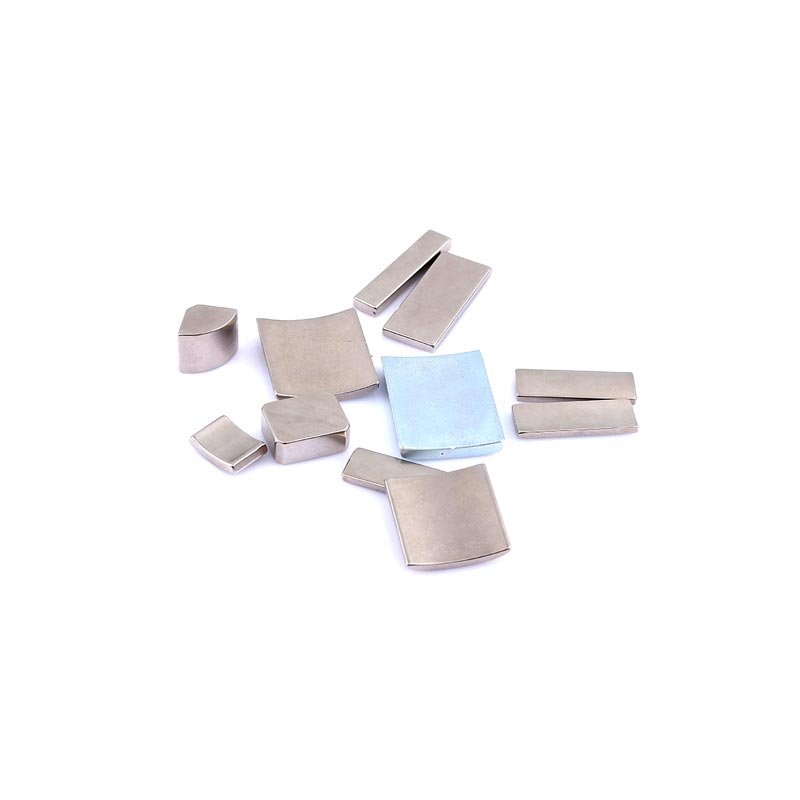

Umímã de arcoé um ímã permanente especialmente projetado com formato curvo ou em "arco". Ao contrário de um ímã retangular ou de disco padrão, o ímã de arco é curvado ao longo de seu comprimento, criando uma superfície côncava ou convexa. Em aplicações industriais de separação de materiais, o ímã de arco é normalmente usado como um componente em um separador magnético, onde é posicionado dentro de um fluxo de material. O material, muitas vezes transportado em uma correia, rampa ou alimentador vibratório, passa sobre ou ao redor do arco magnético. O ímã gera um campo magnético de alta intensidade que atrai e captura partículas ferrosas (contendo ferro) do fluxo de material. A geometria curva do arco magnético não é arbitrária; ele foi projetado para otimizar o campo magnético para máxima eficiência de captura.

O princípio fundamental por trás da eficácia do arco magnético reside na distribuição do campo magnético. Um ímã plano gera um campo magnético que é mais forte diretamente em sua superfície e decai rapidamente com a distância. As linhas de campo são normalmente perpendiculares à superfície, criando uma zona de captura forte, mas estreita. Em contraste, um ímã de arco gera um campo que é distribuído de maneira mais uniforme pela superfície curva. As linhas do campo magnético seguem a curvatura, criando uma zona de captura mais profunda e consistente. Isto é particularmente vantajoso em aplicações de alto volume onde o material pode fluir rapidamente ou a lacuna de separação é maior. A geometria do arco magnético também ajuda a agitar o material, expondo mais partículas ao campo magnético.

NoÍmã Co. de Xiamen Zhaobao, Ltd., fabricamos ímãs de arco usando materiais de terras raras de alta qualidade, normalmente neodímio (NdFeB) ou samário-cobalto (SmCo). Esses materiais fornecem força magnética excepcional, permitindo que o ímã de arco capture até mesmo partículas magnéticas fracas. O ímã de arco normalmente é envolto em um invólucro protetor, geralmente feito de aço inoxidável ou de um material resistente ao desgaste, para protegê-lo da natureza abrasiva do fluxo de material. A carcaça também garante que o ímã esteja mecanicamente seguro e possa ser integrado ao sistema de manuseio de materiais. Nossa fábrica desenvolveu técnicas avançadas de fabricação para garantir a curvatura precisa e a orientação magnética de nossos ímãs de arco, maximizando seu desempenho em aplicações de separação de alto volume.

2. Quais são as principais vantagens de desempenho dos ímãs de arco?

O ímã de arco oferece diversas vantagens de desempenho distintas em relação aos separadores magnéticos tradicionais, tornando-o a escolha preferida para separação de materiais de alto volume. Essas vantagens decorrem de sua geometria única e dos materiais magnéticos de alto desempenho utilizados em sua construção. A seguir estão as principais vantagens de desempenho do ímã de arco:

• Eficiência de captura superior:A superfície curva do ímã de arco cria um campo magnético mais uniforme e profundo, permitindo capturar partículas ferrosas de forma mais eficaz do que um ímã plano. Em aplicações de alto volume, isso se traduz em uma menor concentração de contaminantes ferrosos no fluxo do produto. Testes de campo mostraram que os ímãs de arco podem atingir eficiências de captura de até 99,5%, em comparação com 90-95% para ímãs planos.
• Maior capacidade de rendimento:O design do ímã de arco permite uma zona de separação maior, permitindo processar maiores volumes de material sem comprometer a eficiência da separação. Isto é particularmente importante em indústrias como a mineração, a reciclagem e o processamento de agregados, onde as taxas de produção são um factor crítico.
• Capacidade de autolimpeza:Em muitas configurações de ímã de arco, as partículas ferrosas capturadas são automaticamente separadas da superfície do ímã. Isto é muitas vezes conseguido através de um tambor magnético rotativo ou de um mecanismo de raspagem. O recurso de autolimpeza permite operação contínua e ininterrupta, reduzindo a necessidade de limpeza manual e minimizando o tempo de inatividade.
• Degradação reduzida do produto:Ao contrário de alguns separadores magnéticos que podem danificar o fluxo de material, o ímã de arco proporciona um processo de separação suave e consistente. O material flui suavemente sobre a superfície curva, minimizando quebra ou degradação do produto.
• Versatilidade:Os ímãs de arco podem ser adaptados a uma ampla variedade de sistemas de manuseio de materiais. Eles podem ser integrados em transportadores de correia, calhas e linhas de transporte pneumático. Essa versatilidade os torna uma solução prática para uma variedade de indústrias.

A tabela a seguir fornece uma comparação das principais métricas de desempenho entre ímãs de arco e ímãs planos:

Essas vantagens levaram à ampla adoção de ímãs de arco em uma ampla gama de indústrias. Na indústria de reciclagem, os ímãs de arco são usados ​​para remover metais ferrosos de materiais triturados, melhorando a qualidade do produto reciclado. Na indústria alimentícia, eles protegem os equipamentos de processamento contra contaminação e garantem a pureza do produto. No processamento mineral, eles separam minerais valiosos de resíduos. Na Xiamen Zhaobao Magnet Co., Ltd., temos ampla experiência no projeto e fabricação de ímãs de arco para essas e outras aplicações, e estamos comprometidos em fornecer aos nossos clientes produtos e suporte técnico da mais alta qualidade.

3. Quais especificações técnicas definem um arco magnético de alto desempenho?

Para selecionar o ímã de arco certo para uma aplicação específica de alto volume, é essencial compreender as principais especificações técnicas que definem seu desempenho. Estas especificações abrangem o material magnético, a geometria e a resistência ambiental do ímã. A seguir estão as especificações mais importantes para um ímã de arco de alto desempenho:

Material Magnético:O material magnético determina a força e a estabilidade do arco magnético. Os dois materiais mais comuns são Neodímio (NdFeB) e Samário Cobalto (SmCo). O NdFeB oferece a maior resistência magnética, mas tem um limite de temperatura operacional mais baixo (80-150°C). SmCo oferece menor resistência magnética, mas tem um limite de temperatura operacional mais alto (até 350°C) e é mais resistente à corrosão. A escolha do material depende da temperatura da aplicação e dos requisitos ambientais.

Força Magnética / Superfície Gauss:O gauss de superfície é uma medida da densidade do fluxo magnético na superfície do ímã. Valores mais altos de gauss indicam um ímã mais forte, o que se traduz em melhor captura de partículas ferrosas. Um ímã de arco de alto desempenho para aplicações de alto volume normalmente tem uma superfície gauss de 8.000-12.000 Gauss ou superior. O nível gauss específico necessário depende do tamanho da partícula, da vazão do material e da distância de separação.

Raio do Arco e Ângulo de Cobertura:O raio do arco e o ângulo de cobertura definem a curvatura e o tamanho do ímã do arco. O raio determina como o ímã se adapta ao caminho do fluxo de material, enquanto o ângulo de cobertura determina quanto do fluxo de material é exposto ao campo magnético. Um ângulo de cobertura maior proporciona uma zona de separação mais longa, o que melhora a eficiência da captura.

Revestimento protetor:O ímã de arco normalmente é revestido para protegê-lo contra corrosão, abrasão e ataque químico. Os materiais de revestimento comuns incluem níquel (Ni), níquel-cobre-níquel (NiCuNi), zinco e epóxi. O revestimento deve ser durável o suficiente para suportar a natureza abrasiva do fluxo do material, mantendo ao mesmo tempo a integridade do material magnético.

A tabela a seguir resume as principais especificações de um típico ímã de arco de alto desempenho:

Na Xiamen Zhaobao Magnet Co., Ltd., fabricamos ímãs de arco para atender ou exceder essas especificações. Nossa fábrica utiliza processos de fabricação avançados, incluindo retificação e magnetização de precisão, para garantir que nossos ímãs de arco forneçam desempenho consistente e confiável. Também oferecemos designs personalizados para atender aos requisitos específicos da aplicação.

4. Como o arco magnético se compara aos separadores magnéticos tradicionais?

Para compreender o valor total do ímã de arco, é útil compará-lo diretamente com separadores magnéticos tradicionais, como ímãs planos, ímãs de placa e ímãs cilíndricos. Cada tipo de ímã tem seus próprios pontos fortes e fracos, e a seleção do tipo apropriado depende da aplicação específica. O ímã de arco, no entanto, oferece uma combinação única de vantagens que o tornam superior para separação de materiais de alto volume.

Os ímãs planos (também conhecidos como ímãs de placa) são o tipo mais comum de separador magnético. São simples de fabricar e relativamente baratos. No entanto, têm uma profundidade de campo magnético limitada e são menos eficazes na captura de partículas que não estão em contacto direto com a superfície. Os ímãs planos são frequentemente usados ​​em aplicações de processamento de baixo volume ou em lote, onde sua simplicidade e baixo custo são uma vantagem.

Ímãs cilíndricos (também conhecidos como ímãs de tambor) são normalmente usados ​​em separadores magnéticos automatizados. Eles consistem em um ímã cilíndrico que gira dentro de uma caixa. O material flui sobre a superfície do tambor e o campo magnético captura partículas ferrosas. Os ímãs de tambor podem ser muito eficazes, mas são mais complexos e caros do que os ímãs planos.

A tabela a seguir fornece uma comparação direta do ímã de arco, ímã plano e ímã de tambor em termos dos principais parâmetros de desempenho:

Como a tabela ilustra, o arco magnético oferece um equilíbrio superior entre desempenho, custo e versatilidade. Proporciona a alta eficiência de captura e capacidade de autolimpeza de um tambor magnético, com menor custo inicial e maior adaptabilidade. Na Xiamen Zhaobao Magnet Co., Ltd., vimos muitos clientes atualizarem de ímãs planos para ímãs de arco para obter maior eficiência de separação e reduzir o tempo de inatividade. A capacidade do ímã de arco de fornecer separação consistente e de alto volume com manutenção mínima o torna uma solução econômica para uma ampla gama de indústrias.

5. Quais fatores de engenharia de aplicação afetam o desempenho do arco magnético?

O desempenho de um arco magnético em uma aplicação específica é influenciado por vários fatores de engenharia. Esses fatores não são inerentes ao ímã em si, mas estão relacionados à forma como ele é integrado ao sistema de manuseio de materiais. Ao considerar cuidadosamente esses fatores, os engenheiros podem otimizar o desempenho do arco magnético para sua aplicação específica. Os principais fatores de engenharia de aplicação são taxa de fluxo do material, características do material, distância de separação, intensidade do campo magnético e condições ambientais.

Taxa de fluxo de materiais:A taxa de fluxo do fluxo de material afeta o tempo de residência do material no campo magnético. Em vazões mais altas, o material fica em contato com o ímã por um período mais curto, o que pode reduzir a eficiência de captura. O design do ímã de arco, entretanto, é otimizado para lidar com altas taxas de fluxo e seu desempenho pode ser melhorado ajustando a curvatura e o ângulo do ímã.

Características dos materiais:As propriedades do material que está sendo processado, incluindo tamanho de partícula, densidade e teor de umidade, afetam a eficiência de captura do arco magnético. Partículas menores são mais difíceis de capturar do que partículas maiores, e materiais com alto teor de umidade podem aglomerar-se, reduzindo a eficiência da separação. O design do arco magnético deve ser adaptado às características específicas do material.

Distância de separação:A lacuna entre o ímã do arco e o fluxo de material é crítica. À medida que a lacuna aumenta, a intensidade do campo magnético diminui, reduzindo a eficiência de captura. O ímã de arco deve ser posicionado o mais próximo possível do fluxo de material, mas sem interferir no fluxo de material. A distância de separação ideal é um equilíbrio entre a captura eficaz e o fluxo suave do material.

Força do campo magnético:A intensidade do campo magnético deve ser suficiente para capturar as partículas ferrosas presentes no fluxo de material. Para aplicações de alto volume, onde o material pode conter uma ampla gama de tamanhos de partículas, geralmente é necessário um campo mais forte. A escolha do material magnético e do tamanho do ímã determina a intensidade do campo.

Condições Ambientais:O ambiente operacional, incluindo temperatura, umidade e presença de produtos químicos corrosivos, pode afetar o desempenho e a longevidade do arco magnético. As altas temperaturas podem reduzir a resistência magnética de alguns materiais e os produtos químicos corrosivos podem danificar o revestimento protetor.

Na Xiamen Zhaobao Magnet Co., Ltd., trabalhamos em estreita colaboração com nossos clientes para entender seus requisitos específicos de aplicação e projetar ímãs de arco otimizados para suas condições exclusivas. Fornecemos suporte detalhado de engenharia, incluindo modelagem de campo magnético e testes de desempenho, para garantir que nossos ímãs de arco ofereçam o mais alto nível de desempenho e confiabilidade.

6. Perguntas frequentes (FAQ)

Pergunta 1: Qual é a vida útil típica de um ímã de arco em uma aplicação de separação de materiais de alto volume?

Resposta: A vida útil típica de um arco magnético depende das condições operacionais da aplicação. Com seleção e manutenção adequadas, um arco magnético pode durar de 10 a 20 anos ou mais. O material magnético em si não se degrada significativamente com o tempo. Os principais fatores que afetam a vida útil são o desgaste do revestimento protetor e o potencial de danos físicos. Nossos ímãs de arco na Xiamen Zhaobao Magnet Co., Ltd. são fabricados com revestimentos duráveis ​​e materiais de alta qualidade para garantir uma longa vida útil.

Pergunta 2: Os ímãs de arco podem capturar partículas de aço inoxidável fracamente magnéticas?

Resposta: Sim, os ímãs de arco podem capturar partículas de aço inoxidável fracamente magnéticas, embora a eficiência de captura dependa do tipo específico de aço inoxidável. Os aços inoxidáveis ​​ferríticos e martensíticos são magnéticos e podem ser capturados. Os aços inoxidáveis ​​austeníticos, como 304 e 316, não são magnéticos e não podem ser capturados por um ímã de arco padrão. Para partículas de aço inoxidável austenítico, é necessária uma tecnologia de separação diferente, como um separador magnético de alta intensidade.

Pergunta 3: Qual é a temperatura máxima de operação para um ímã de arco?

Resposta: A temperatura máxima de operação depende do material magnético utilizado. Os ímãs de neodímio normalmente têm uma temperatura operacional máxima de 80-150°C, dependendo do tipo. Os ímãs de samário-cobalto podem operar em até 350°C. Para aplicações de alta temperatura, podemos fornecer ímãs de arco feitos de samário-cobalto ou com neodímio de alta temperatura. Nossa equipe técnica pode aconselhar sobre o material ideal para suas necessidades específicas de temperatura.

Pergunta 4: Como o arco magnético se compara a um eletroímã em termos de custo operacional?

Resposta: Os ímãs de arco são ímãs permanentes e não requerem fonte de alimentação contínua, o que os torna significativamente mais eficientes em termos energéticos do que os eletroímãs. O custo operacional de um arco magnético é essencialmente zero, enquanto um eletroímã consome eletricidade e requer uma fonte de alimentação. Para operação contínua e de alto volume, o baixo custo operacional do ímã de arco é uma grande vantagem. Na Xiamen Zhaobao Magnet Co., Ltd., recomendamos ímãs de arco para aplicações onde é necessária uma separação contínua, confiável e econômica.

Pergunta 5: O ímã de arco pode ser personalizado para uma aplicação específica?

Resposta: Sim, os ímãs de arco podem ser personalizados para atender aos requisitos específicos de uma aplicação. Oferecemos uma variedade de opções de personalização, incluindo raio do arco, ângulo de cobertura, material magnético e tipo de revestimento. Também podemos projetar ímãs de arco que são integrados em sistemas específicos de manuseio de materiais, como transportadores e calhas. Nossa equipe de engenharia pode trabalhar com você para projetar um ímã de arco que atenda exatamente às suas especificações.

7. Conclusão

O ímã de arco representa um avanço significativo na tecnologia de separação magnética, oferecendo uma solução superior para aplicações de separação de materiais de alto volume. Sua geometria curva exclusiva, combinada com materiais de terras raras de alto desempenho, permite eficiência de captura excepcional, alta capacidade de rendimento e baixos custos operacionais. Comparado aos ímãs planos e de tambor tradicionais, o ímã de arco oferece um equilíbrio superior entre desempenho, custo e versatilidade, tornando-o a escolha preferida para uma ampla gama de indústrias.

Compreender as especificações técnicas e os fatores de engenharia de aplicação que afetam o desempenho do arco magnético é essencial para selecionar a solução certa para suas necessidades específicas. Na Xiamen Zhaobao Magnet Co., Ltd., nos dedicamos a fornecer ímãs de arco de alta qualidade e suporte técnico abrangente aos nossos clientes. Nossa equipe de engenheiros experientes pode ajudá-lo a projetar e implementar uma solução de arco magnético que otimiza seu processo de separação de materiais e melhora sua eficiência operacional.

Entre em contato com Xiamen Zhaobao Magnet Co., Ltd. hojepara saber como nossos ímãs de arco podem aprimorar suas operações de separação de materiais.
