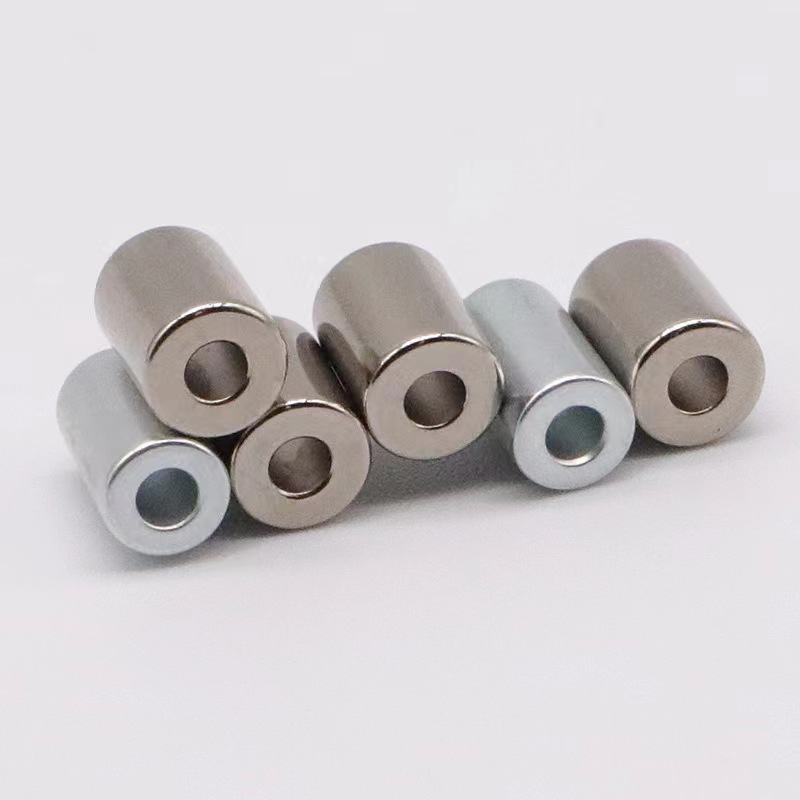

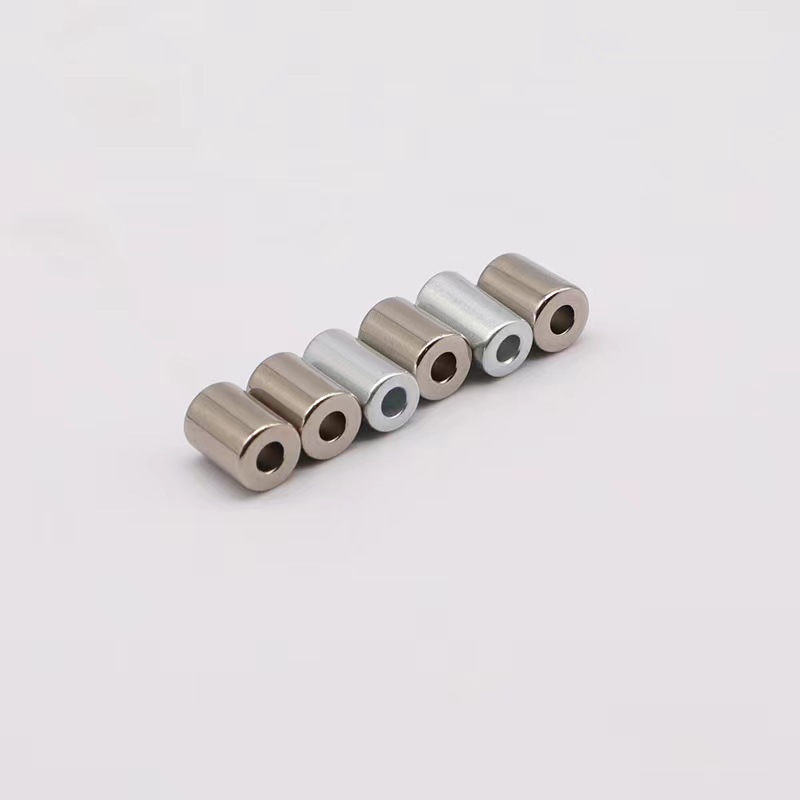

ímã de anel ndfeb

Projetados para aplicações que exigem geometrias de campo magnético otimizadas, nossos ímãs de anel NdFeB fornecem gerenciamento eficiente do fluxo magnético por meio de seu design anular. Esses ímãs de neodímio em forma de anel são projetados especificamente para motores, sensores, codificadores e equipamentos de áudio onde sua configuração toroidal permite designs de circuitos magnéticos compactos e integração com economia de espaço. Disponível em vários graus de N35 a N52 e vários padrões de magnetização (axial, radial, multipolo), cada ímã de anel NdFeB é fabricado com controle dimensional de precisão, distribuição uniforme de campo magnético e revestimentos protetores robustos adequados para ambientes operacionais exigentes.

Enviar consulta

Descrição do produto

Ímãs de anel NdFeB | Ímãs de anel de neodímio de alto desempenho para motores e sensores

Ímãs de anel NdFeB: Ímãs de anel de neodímio projetados com precisão para aplicações avançadas

Diâmetro Externo (DE)

3mm - 150mm

Diâmetro interno (ID)

1mm - 120mm

Espessura (Altura)

1mm - 50mm

Concentricidade

≤0,05 mm

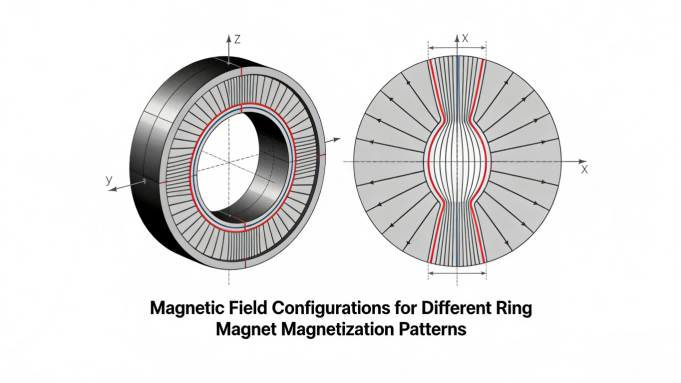

Opções de magnetização para ímãs de anel

Magnetização Axial:Pólos magnéticos nas faces superior e inferior (através da espessura). Ideal para motores de fluxo axial, acoplamentos magnéticos e aplicações de retenção onde o campo magnético é perpendicular à superfície de montagem.

Magnetização Radial:Pólos magnéticos nas superfícies cilíndricas internas e externas. Preferido para motores CC sem escovas, servomotores e codificadores rotativos onde o campo magnético é paralelo ao eixo de rotação.

Magnetização multipolar:Vários pares de pólos norte-sul em torno da circunferência. Usado em motores de passo, sistemas de posicionamento de precisão e rodas codificadoras que exigem resolução angular precisa.

Vantagens de engenharia da geometria do anel magnético

Design de circuito magnético otimizado

A geometria anular deÍmãs de anel NdFeBcria campos magnéticos naturalmente focados com fluxo parasita mínimo, tornando-os ideais para aplicações que exigem controle de campo preciso. O centro oco reduz o uso de material enquanto mantém o volume magnético efetivo e permite a montagem de eixos ou componentes através do centro. Este projeto é particularmente vantajoso em aplicações de motores onde o anel magnético pode ser montado diretamente nos eixos do rotor, criando campos magnéticos de entreferro eficientes com perdas mínimas no circuito magnético.

Controle Dimensional de Precisão

Fabricação consistenteÍmãs de anel NdFeBrequer ferramentas especializadas e controles de processo para manter a concentricidade (normalmente ≤0,05 mm), faces paralelas e relações precisas de diâmetro interno/externo. Nosso equipamento de retificação e corte de diamante controlado por CNC mantém tolerâncias dimensionais de ±0,02 mm em superfícies críticas, enquanto a fixação especializada durante a sinterização evita empenamento e mantém a circularidade. A geometria precisa garante o encaixe adequado nas montagens e um desempenho magnético consistente em todos os lotes de produção.

Aplicação de revestimento uniforme

Aplicação de revestimentos protetores emÍmãs de anel NdFeBapresenta desafios únicos devido à geometria complexa com superfícies internas e externas. Nossas linhas de galvanoplastia automatizadas utilizam acessórios especialmente projetados e agitação de banho otimizada para garantir revestimento uniforme de Ni-Cu-Ni (espessura total de 12-15 μm) em todas as superfícies, incluindo o furo interno. Para aplicações críticas, oferecemos opções de revestimento aprimoradas, incluindo vedação de bordas com epóxi para evitar pontos de início de corrosão na área desafiadora do diâmetro interno.

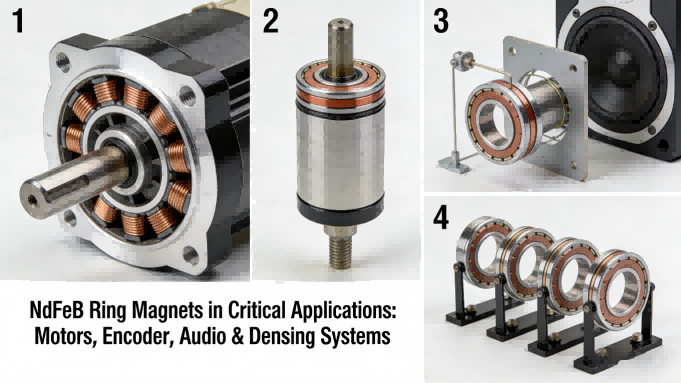

Aplicações primárias para ímãs de anel NdFeB

Sistemas Motores

Motores CC sem escovas, servomotores, motores de passo, motores de eixo e rotores de geradores que exigem circuitos magnéticos compactos e eficientes.

Sensores e codificadores

Encoders rotativos, sensores de posição, sensores de velocidade e sistemas magnéticos que exigem medição angular precisa.

Equipamento de áudio

Alto-falantes, microfones, fones de ouvido e transdutores de áudio que utilizam geometria de anel magnético para campos magnéticos otimizados.

Dispositivos Médicos

Componentes de ressonância magnética, instrumentos cirúrgicos, equipamentos de diagnóstico e bombas médicas que exigem componentes magnéticos de precisão.

Especificações técnicas: Série padrão de ímã de anel NdFeB

A tabela a seguir detalha nossa linha padrão deÍmãs de anel NdFeBcom dimensões e especificações comuns. Configurações personalizadas, incluindo dimensões especiais, classes, padrões de magnetização e revestimentos estão disponíveis para aplicações OEM com quantidades mínimas de pedido apropriadas.

Código da série	Dimensões (DE×ID×A) mm	Notas disponíveis	Magnetização	Gauss típico (superfície)	Força de tração*	Aplicativos primários
RR-10	10×5×3	N35, N38, N42	Axial	2.300-2.500g	0,8kg	Pequenos sensores, micromotores
RR-20	20×10×5	N38, N42, N45	Axial/Radial	2.400-2.600g	2,5kg	Encoders, pequenos motores DC
RR-30	30×15×8	N40, N42, N45H	Radial	2.500-2.700g	6,5kg	Servomotores, atuadores
RR-50	50×25×10	N42H, N45SH, N48	Radial/Multipolo	2.600-2.800g	15,0kg	Motores BLDC, acionamentos industriais
RR-80	80×40×15	N45SH, N48H, N50	Multipolo	2.700-2.900g	32,0kg	Grandes motores, geradores
Anéis personalizados	Faixa de diâmetro externo de 3-150 mm	N30-N55 todas as séries	Todos os padrões	2.200-3.000g	Específico da aplicação	Aplicações especializadas

*Força de tração medida em chapa de aço com contato direto. A força de retenção real varia de acordo com o material da superfície correspondente, o acabamento e a área de contato.

Garantia de qualidade para aplicações de anel magnético

Cada lote de produção do nossoÍmãs de anel NdFeBpassa por uma verificação de qualidade abrangente específica para geometrias anulares. Realizamos medições de concentricidade usando máquinas de medição por coordenadas (CMM) com mesas rotativas, mapeamento de campo magnético com acessórios de sonda especializados para superfícies de diâmetro interno e verificação de espessura de revestimento em vários pontos em diâmetros internos e externos. Nossos equipamentos de teste especializados simulam condições reais de montagem para verificar o desempenho magnético em aplicações representativas. Certificados de teste completos incluem dados dimensionais, parâmetros de desempenho magnético e verificação de revestimento para rastreabilidade total.

IATF16949:2016 ISO 9001:2015 Certificado de Concentricidade Compatível com REACH e RoHS Mapeamento completo de campo Aplicação do motor testada

Diretrizes de montagem e integração de anel magnético

Instalação adequada deÍmãs de anel NdFeBé fundamental para desempenho e segurança ideais. Fornecemos diretrizes técnicas detalhadas, incluindo ajustes de interferência recomendados (normalmente de 0,02 a 0,05 mm de diâmetro), protocolos de ligação adesiva para aplicações de alta velocidade e considerações de expansão térmica para invólucros metálicos. Para anéis magnetizados multipolares, fornecemos marcação de orientação e referências precisas de alinhamento angular para garantir o faseamento adequado em aplicações de motores e codificadores. Nossa equipe de engenharia pode fornecer recomendações de montagem específicas para aplicações com base em suas condições operacionais e requisitos de desempenho.

Solicite amostras de anel magnético ou consulta técnica

Nossa equipe de engenharia é especializada em aplicações de anel magnético e fornece suporte técnico abrangente, incluindo análise de circuito magnético, avaliação de desempenho térmico e recomendações de projeto de montagem. Oferecemos amostra grátisÍmãs de anel NdFeBpara avaliação em sua aplicação específica, completo com certificados de teste e dados de desempenho. Entre em contato conosco com seus requisitos dimensionais, especificações de desempenho e detalhes de aplicação para obter uma proposta técnica e cotação abrangentes.

Solicitar consulta de anel magnético

Especialista em ímã de anel: +86-18226620303 (WhatsApp/WeChat) | E-mail: zb25@magnets-world.com | Resposta técnica dentro de 2 horas úteis para consultas sobre ímãs de anel
