Ao contrário dos ímãs de tamanho padrão,grandes ímãs de terras rarasrequerem engenharia de circuito magnético especializada para evitar a autodesmagnetização e garantir a distribuição uniforme do fluxo. Nossa equipe de engenharia utiliza software de análise de elementos finitos (FEA) para otimizar a direção de magnetização e a proporção de aspecto, maximizando o produto BH enquanto mantém a integridade estrutural em todo o volume do ímã.
Produtos

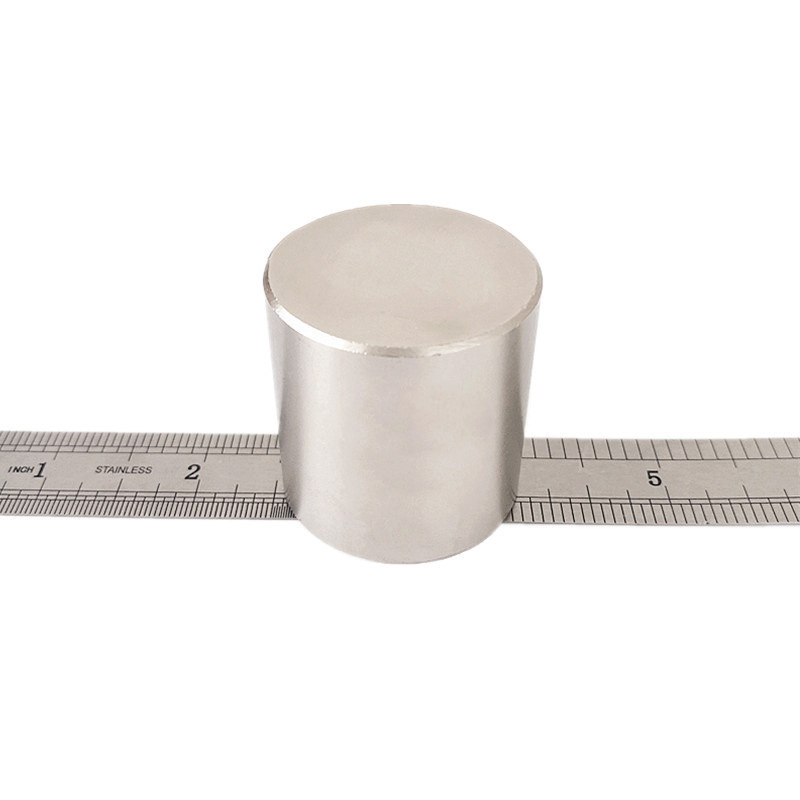

grandes ímãs de terras raras
Para projetos que exigem força magnética substancial em grandes áreas de superfície, nossos grandes ímãs industriais de terras raras fornecem densidade de energia magnética e confiabilidade estrutural incomparáveis. Projetados com materiais de neodímio de qualidade premium e fabricados através de nosso processo de produção verticalmente integrado, esses ímãs mantêm desempenho consistente em ambientes industriais exigentes. Com dimensões que se estendem até 150 mm e configurações especializadas para aplicações de alto torque, nossos grandes ímãs de terras raras servem como componentes críticos em geradores de turbinas eólicas, sistemas de separação magnética e equipamentos de automação industrial pesada.
Enviar consulta
Descrição do produto

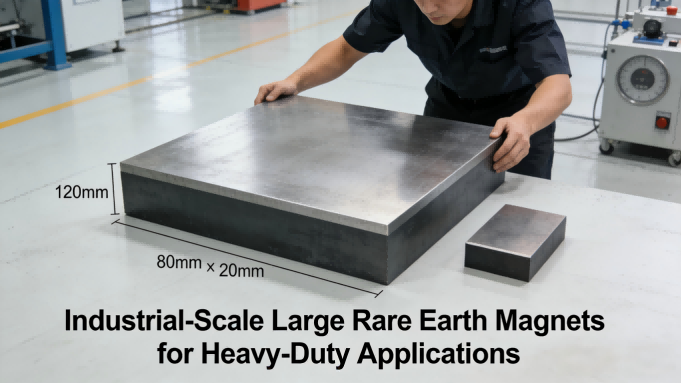

Grandes ímãs industriais de terras raras: soluções de alta potência para aplicações pesadas
Vantagens de engenharia de nossos ímãs de terras raras em grande escala
Design de circuito magnético otimizado
Integridade Estrutural e Gerenciamento Térmico
O aumento da massa dos ímãs de grande formato cria desafios únicos na expansão térmica e no estresse mecânico. Incorporamos graus de NdFeB aprimorados com disprósio (séries H, SH, UH) com coeficientes de temperatura aprimorados, garantindo estabilidade operacional de até 180°C. A análise de tensão interna durante a sinterização evita microfissuras emgrandes ímãs de terras rarasdimensões superiores a 100 mm.
Processamento de precisão para grandes formatos
A consistência da fabricação torna-se cada vez mais crítica com volumes maiores de ímãs. Nosso equipamento especializado de retificação CNC mantém tolerâncias de ±0,02 mm mesmo em dimensões de 150 mm, enquanto nossos sistemas proprietários de magnetização multidirecional garantem >95% de uniformidade de magnetização em todo o volume de cadagrande ímã de terras raras.
Especificações técnicas: Grande série de ímãs de terras raras
A tabela a seguir detalha nossa linha padrão de ímãs de terras raras de grande formato. Configurações personalizadas, incluindo dimensões específicas de até 150 mm, magnetização multipolar e revestimentos especializados estão disponíveis para aplicações OEM.
| Série | Dimensões típicas (mm) | Notas disponíveis | Energia Magnética (BHmax, MGOe) | Máx. Temperatura operacional | Aplicações Industriais Primárias |
|---|---|---|---|---|---|
| LRM-100 | 100×50×20 a 120×80×25 | N42SH, N45H, N48 | 42-48 MGOe | 150ºC | Rotores de motor grandes, elevadores magnéticos |
| LRM-120 | 120×60×25 a 150×80×30 | N40UH, N42SH, N45M | 40-45 MGOe | 180°C | Turbinas eólicas, separadores magnéticos |
| LRM-150 | 150×100×30 a 150×150×40 | N38EH, N40UH, N42H | 38-42 MGOe | 200ºC | Automação industrial, sensores de máquinas pesadas |
| Formato grande personalizado | Até 150×200×50 | N35-N52 todas as séries | 35-52 MGOe | 80-220°C | Soluções sob medida para P&D e equipamentos especializados |
Excelência na fabricação de componentes magnéticos em grande escala
Produzindo confiávelgrandes ímãs de terras rarasexige equipamentos especializados e controles de processo. Nossa instalação de 30.000 metros quadrados abriga linhas de produção dedicadas para ímãs de grande formato, incluindo prensas hidráulicas de 500 toneladas para compactação uniforme, fornos de sinterização superdimensionados com perfis de temperatura precisos e dispositivos de magnetização multidirecionais personalizados. Cada ímã grande passa por verificação dimensional, detecção de falhas de superfície e mapeamento magnético de volume total antes de receber nosso revestimento padrão de Ni-Cu-Ni (espessura total mínima de 15 μm) para proteção contra corrosão.
IATF16949:2016 ISO 9001:2015 Especialização em Grandes Formatos Mapeamento magnético de volume total Compatível com RoHS e REACH
Orientação sobre manuseio e integração
Devido à sua força magnética substancial, nossosgrandes ímãs de terras rarasrequerem protocolos de manuseio especializados. Fornecemos documentação técnica detalhada, incluindo procedimentos de separação segura, acessórios de montagem recomendados e considerações sobre expansão térmica para integração em seu produto final. Todos os ímãs grandes são enviados com espaçadores não magnéticos e são embalados em embalagens internas reforçadas de 8 células em caixas de madeira de exportação para máxima proteção durante o transporte.
Solicite consulta de engenharia para sua aplicação de ímã grande
A integração de ímãs de terras raras de grande formato requer especificações precisas e engenharia de aplicação. Nossa equipe técnica fornece análise gratuita de aplicações, incluindo simulação de circuito magnético, previsão de desempenho térmico e suporte de integração CAD. Contate-nos com seus requisitos dimensionais e parâmetros de desempenho para uma proposta detalhada.
Contato direto de engenharia: +86-18226620303 (WhatsApp/WeChat) | E-mail: zb25@magnets-world.com
