Os ímãs de disco, caracterizados por seu formato circular plano com magnetização axial, estão entre as configurações de ímãs permanentes mais versáteis usadas na indústria moderna. Sua geometria simples desmente a engenharia complexa necessária para produzi-los com propriedades magnéticas consistentes, dimensões precisas e proteção confiável contra corrosão. Nossa fábrica é dedicadaímã de discoAs linhas de produção combinam processamento avançado de materiais com usinagem de precisão para fornecer componentes que se destacam em aplicações que vão desde sensores em miniatura até montagens magnéticas industriais.
Produtos

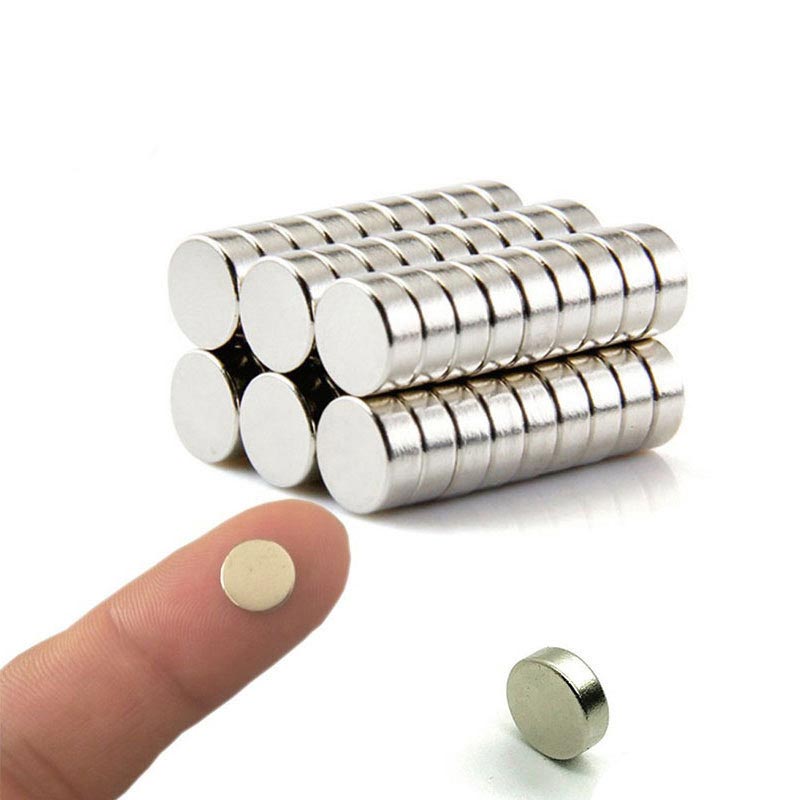

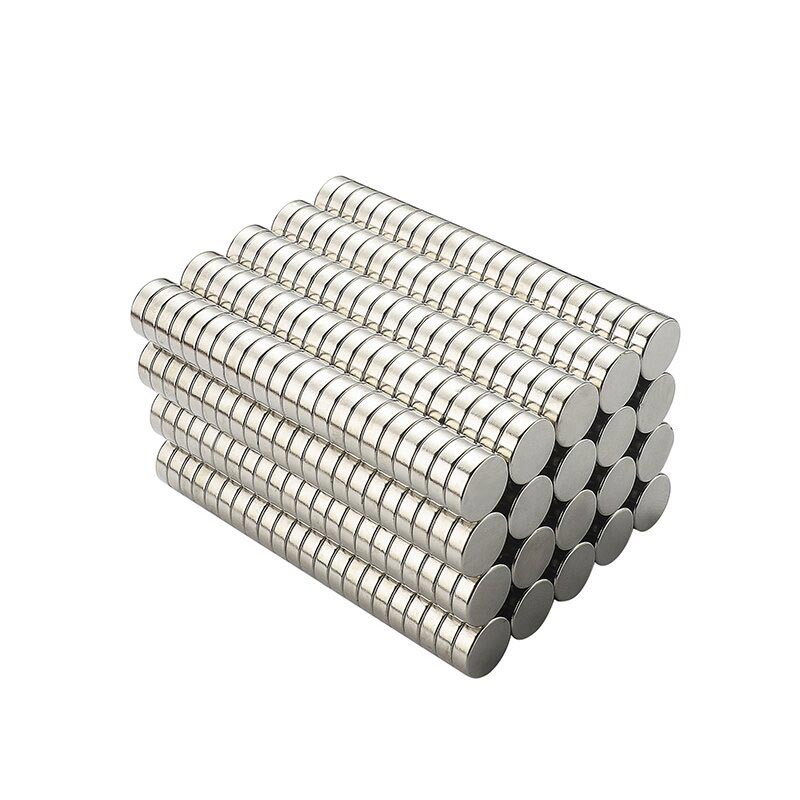

Ímãs de disco
Nossa fábrica é especializada na fabricação de ímãs de disco de alta precisão para diversas aplicações industriais que exigem componentes magnéticos circulares e planos. Com 30 anos de experiência na produção de ímãs, oferecemos ímãs de disco em vários diâmetros (de 1 mm a 150 mm), espessuras e materiais magnéticos, incluindo NdFeB, SmCo, Ferrite e Alnico. Cada ímã de disco passa por um rigoroso controle de qualidade para garantir dimensões precisas, propriedades magnéticas consistentes e revestimentos protetores duráveis para desempenho confiável.
Enviar consulta
Descrição do produto
Se você precisa de finoímãs de discopara designs com espaço limitado ou variantes mais espessas para força magnética máxima, nossa integração vertical de fabricação garante qualidade em todas as etapas. Desde a seleção da matéria-prima (usando ≥99,5% de neodímio puro para classes de NdFeB) até a inspeção final, mantemos um controle rigoroso sobre todo o processo, resultando emímãs de discoque funcionam de maneira previsível em seus aplicativos.
Principais vantagens de nossa fabricação de ímãs de disco
Controle de espessura de precisão
Paraímãs de disco, a espessura costuma ser a dimensão mais crítica que afeta o desempenho magnético e o ajuste da montagem. Nossa tecnologia de retificação bilateral atinge tolerâncias de espessura tão estreitas quanto ±0,01 mm, com paralelismo mantido dentro de 0,02 mm em toda a superfície. Esta precisão garante uma distribuição uniforme do campo magnético e evita problemas de montagem em aplicações empilhadas ou bem ajustadas.

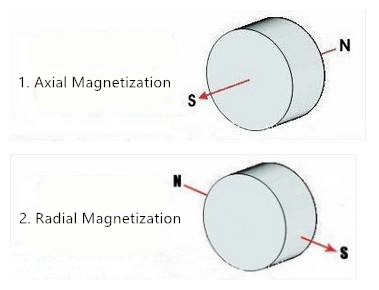

Magnetização Axial Otimizada

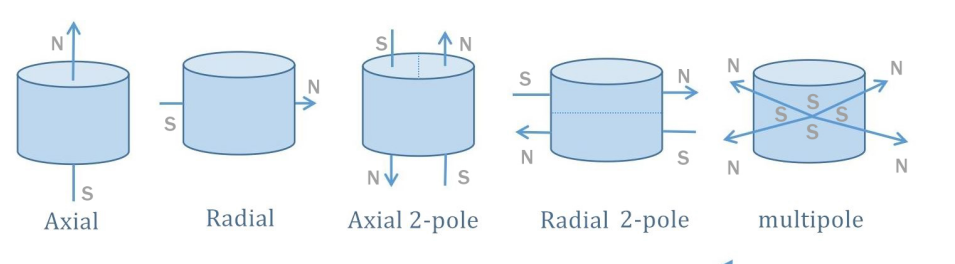

A direção da magnetização é crucial paraímãs de disco. Nossos sistemas de magnetização totalmente automatizados aplicam campos pulsados poderosos (até 5T) ao longo da direção axial, garantindo saturação completa e alinhamento de polaridade consistente. Para multipolarímãs de disco, empregamos acessórios especializados para criar padrões de magnetização radiais ou personalizados precisos com transições nítidas entre os pólos.
Proteção aprimorada de bordas
Os ímãs de disco são particularmente vulneráveis a lascas nas bordas durante o manuseio e a montagem. Nosso processo proprietário de raio de borda cria leves chanfros (0,1-0,3 mm) que reduzem significativamente esse risco sem comprometer o desempenho magnético. Combinado com nossa galvanoplastia uniforme de Ni-Cu-Ni que cobre totalmente as bordas, isso resulta em maior durabilidadeímãs de discocom vida útil mais longa.
Tipos e aplicações de ímã de disco
Ímãs de disco fino
Grossura:0,5 mm - 3 mm
Aplicações:Sensores, interruptores reed, codificadores magnéticos, eletrônicos de consumo finos
Recurso principal:Design que economiza espaço com campo magnético suficiente para aplicações de detecção
Ímãs de disco padrão
Grossura:3mm - 10mm
Aplicações:Rotores de motores, suportes magnéticos, separadores, uso industrial em geral
Recurso principal:Equilíbrio ideal entre força magnética e estabilidade mecânica
Ímãs de disco grosso
Grossura:10mm - 50mm
Aplicações:Acoplamentos de alto torque, levantamento pesado, mandris magnéticos
Recurso principal:Força magnética máxima para aplicações mecânicas exigentes
Especificações padrão do ímã de disco (NdFeB N45)
A tabela abaixo mostra tamanhos padrão e forças de retenção aproximadas para nosso NdFeB sinterizadoímãs de discocom revestimento Ni-Cu-Ni. Tamanhos, classes (N35 a N52) e revestimentos personalizados (Zn, Epóxi, Au, etc.) estão disponíveis mediante solicitação. A força de tração é medida em uma placa de aço com 10 mm de espessura.
| Diâmetro (mm) | Espessura (mm) | Nota | Aprox. Peso (g) | Força de tração típica (kg) |
|---|---|---|---|---|
| 6.0 | 2.0 | N45 | 0.44 | 1,2kg |
| 10.0 | 3.0 | N45 | 1.75 | 3,5kg |
| 15.0 | 5.0 | N45 | 6.2 | 8,5kg |
| 20.0 | 10.0 | N45 | 24.8 | 22kg |
| 30.0 | 10.0 | N45 | 55.8 | 45kg |
| Personalizado | 0,5 - 50 | Todos | Calculado | Simulado |
Considerações importantes sobre manuseio
Ímãs de discocom grandes relações diâmetro/espessura (discos finos) são mais suscetíveis a trincas sob estresse mecânico. Recomendamos o uso de ferramentas não ferrosas para o manuseio e evitar o contato direto entre ímãs para diâmetros maiores. Nossas embalagens protetoras (recipientes de plástico individuais dentro de caixas divisórias) são projetadas especificamente para evitar danos durante o transporte.
Aplicações primárias para ímãs de disco
O design plano e simétrico deímãs de discoos torna ideais para inúmeras aplicações em vários setores. Seu campo magnético previsível e facilidade de integração contribuem para seu uso generalizado.
- Motores DC sem escova:Montado em rotores para operação eficiente e livre de manutenção em aplicações automotivas, industriais e de consumo.
- Sensores e interruptores magnéticos:Usado em sistemas de detecção de posição, detecção de velocidade e comutação de proximidade.
- Fixação e fixação magnética:Para porta-ferramentas, gabaritos, acessórios, fechos magnéticos e componentes de fixação durante a usinagem.
- Dispositivos acústicos:Alto-falantes, fones de ouvido e microfones onde os ímãs de disco fornecem o campo magnético necessário para a transdução do som.
- Equipamento Médico:Componentes de ressonância magnética, sistemas de administração de medicamentos, instrumentos cirúrgicos e dispositivos de diagnóstico.
- Separação Magnética:Dispostos em grades ou placas para remover contaminantes ferrosos de líquidos e pós.
- Eletrônicos de consumo:Motores de vibração de smartphones, mecanismos de foco automático de câmera, conectores de carregamento magnético e dispositivos domésticos inteligentes.
- Energia Renovável:Geradores de turbinas eólicas e outros sistemas de conversão de energia limpa.
Certificações e padrões de qualidade
Nossos processos de fabricação e sistemas de gestão de qualidade são certificados de acordo com padrões internacionais, garantindo nossosímãs de discoatender aos rigorosos requisitos dos mercados globais, incluindo as indústrias automotiva, médica, aeroespacial e de eletrônicos de consumo.
IATF16949:2016 ISO 9001:2015 ISO 14001:2015 REACH e RoHS Certificado SGS CP65/EN71
Cada lote deímãs de discopassa por testes abrangentes, incluindo verificação dimensional (usando projetores ópticos e CMM), testes de propriedade magnética (histerese), medição de espessura de revestimento (raios X), testes de adesão (teste de fita conforme ASTM D3359) e simulação ambiental (teste de névoa salina conforme ASTM B117). Certificações de materiais e relatórios de testes estão disponíveis para todas as ordens de produção.
Solicite suas amostras e cotação de disco magnético
Suporte de engenharia gratuito para aplicações personalizadas
Envie seus requisitos de ímã de disco (material, classe, diâmetro, espessura, quantidade, revestimento e magnetização) para obter um orçamento detalhado. Nossa equipe de engenharia pode fornecer assistência técnica com projeto de circuito magnético, seleção de materiais e otimização de aplicações.
Entre em contato com nossa equipe técnica de vendas:
WhatsApp/WeChat/Tel: +86-18133696123 | E-mail: zb12@magnets-world.com
Tempo de resposta: Normalmente dentro de 2 a 4 horas úteis. Embalagem para exportação e documentação completa incluída em todas as remessas internacionais.
