Bloco magnético para aplicações industriais

O que são ímãs de bloco para aplicações industriais?

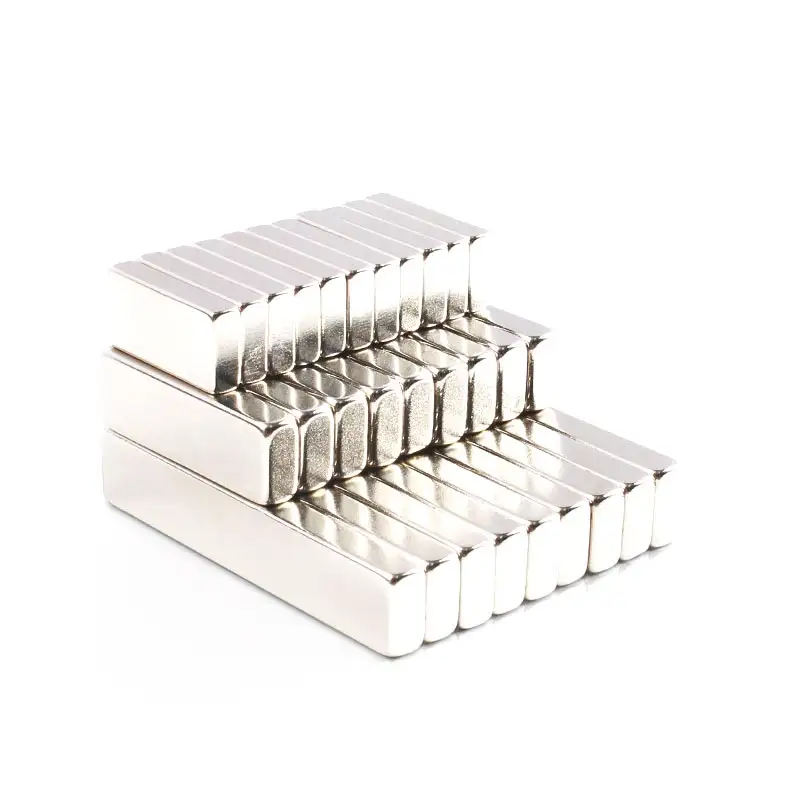

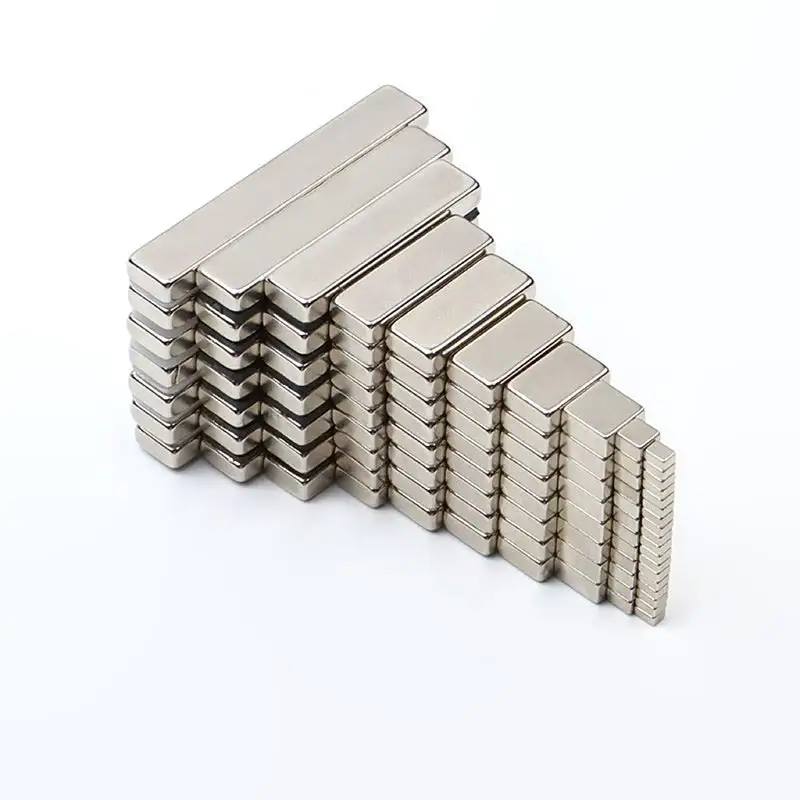

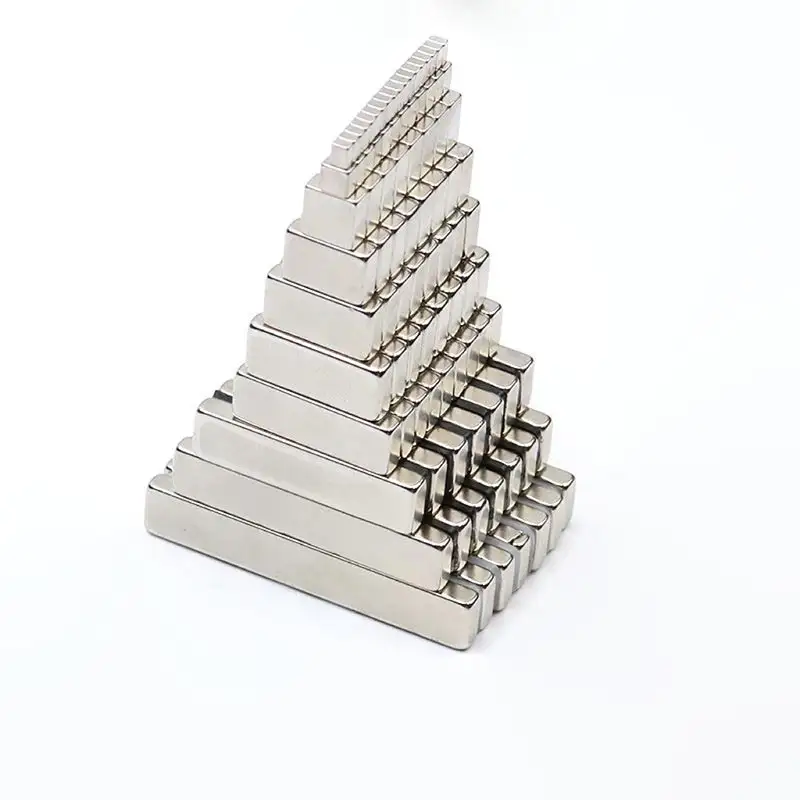

Os ímãs de bloco para aplicações industriais (também conhecidos como ímãs retangulares, blocos magnéticos quadrados ou placas magnéticas) são componentes magnéticos permanentes projetados com precisão, projetados para gerar campos magnéticos poderosos, estáveis ​​e concentrados em máquinas pesadas e processos industriais. Apresentando superfícies planas e paralelas com geometrias retangulares padronizadas ou personalizadas, esses blocos magnéticos oferecem alta eficiência volumétrica, área máxima de contato com o pólo e forças de retenção ou elevação previsíveis.

Ao contrário dos ímãs de consumo padrão, os ímãs de bloco de nível industrial são fabricados sob rigorosos controles metalúrgicos para suportar tensões mecânicas severas, temperaturas operacionais elevadas, exposição química agressiva e forças dinâmicas contínuas. Eles servem como base magnética central na automação industrial moderna, conjuntos de motores elétricos, sistemas de separação magnética, robótica e máquinas de elevação pesada.

Tipos de blocos magnéticos industriais

Dependendo dos requisitos mecânicos, da exposição ambiental e das demandas de densidade de fluxo de sua aplicação, os blocos magnéticos industriais são classificados em vários tipos de materiais primários:

Materiais e classes magnéticas

Para enfrentar diversos desafios mecânicos e térmicos, nossos blocos magnéticos são produzidos em uma ampla gama de classes magnéticas:

Estrutura e design do bloco magnético

A seleção dos ímãs de bloco adequados para aplicações industriais requer uma compreensão clara das dimensões físicas e da direção da magnetização:

Principais recursos

Nossos blocos magnéticos industriais resistentes são projetados para oferecer vantagens operacionais mensuráveis:

1. Alta consistência e estrutura interna uniforme

Utilizando sinterização a vácuo avançada e tecnologia precisa de orientação de grãos, nossos blocos exibem consistência magnética ultra-alta (±1% de variação de fluxo lote a lote), eliminando problemas de perda de excitação em montagens em grande escala.

2. Resistência extrema à desmagnetização

Classes de alta coercividade especialmente desenvolvidas (como N48EH e N45AH) garantem desmagnetização irreversível zero sob contratorques elétricos pesados, impacto mecânico e picos térmicos.

3. Revestimentos de proteção de superfície superiores

Para evitar a oxidação e a degradação física em ambientes operacionais adversos, oferecemos revestimentos multicamadas de nível industrial, incluindo Ni-Cu-Ni, Epóxi (Preto/Cinza), Parileno, Zinco e Teflon (PTFE).

4. Tolerâncias de precisão

Utilizando máquinas de eletroerosão a fio e diamante de última geração, nossos blocos magnéticos mantêm tolerâncias dimensionais rígidas de até ±0,05 mm (ou ±0,02 mm mediante solicitação), garantindo um encaixe perfeito em ranhuras apertadas de motores ou carcaças CNC.

Especificações Técnicas

Parâmetros de engenharia padrão para nossa série de ímãs de bloco permanente industrial:

Processo de Fabricação

Cada bloco magnético é produzido sob completa autogestão vertical, mantendo rigorosos parâmetros de qualidade em cada etapa da produção:

1. Fusão a vácuo de matérias-primas: Metais puros de terras raras (neodímio, praseodímio, disprósio, ferro, boro) são derretidos em fornos de indução a vácuo para criar lingotes de liga de alta pureza.
2. Moagem a jato de hidrogênio: Lingotes de liga são triturados por decrepitação de hidrogênio e moídos a jato em pós altamente uniformes e em microescala.
3. Prensagem de campo magnético: O pó fino é compactado dentro de prensas hidráulicas de alta tonelagem sob intensos campos de orientação magnética para travar o alinhamento cristalino.
4. Sinterização a Vácuo: Os blocos verdes são sinterizados em temperaturas próximas à fusão dentro de fornos de alto vácuo para atingir a densidade total do material (>95% de pureza).
5. Usinagem de Precisão: Os blocos sinterizados são fatiados e retificados com rebolos diamantados ou máquinas de corte de fio para obter as dimensões precisas do cliente.
6. Revestimento de superfície e magnetização: Os blocos usinados passam por galvanoplastia/revestimento epóxi em vários estágios, seguido de magnetização por impulso capacitivo de alta tensão.

Capacidades de personalização

Somos especializados na produção totalmente personalizada OEM e ODM de ímãs de bloco para aplicações industriais, adaptados diretamente aos seus projetos de engenharia:

Aplicações Industriais

Nossos blocos magnéticos permanentes são implantados em todo o mundo em domínios industriais críticos:

Por que escolher o grupo Zhaobao Magnet

A parceria com o Grupo Zhaobao dá acesso a 30 anos de domínio de fabricação e autoridade técnica em tecnologia de ímã permanente:

Guia de seleção

Ao projetar ou adquirir uma barra magnética industrial ou componente de bloco, considere estes parâmetros críticos de seleção:

1. Força de tração magnética necessária: Calcule o entreferro e a força de retenção necessária para determinar se as classes N35, N52 ou N54 são necessárias.
2. Temperatura máxima de operação: Combine a temperatura de trabalho contínua com o grau térmico correto (Padrão ≤80°C, M ≤100°C, H ≤120°C, SH ≤150°C, UH ≤180°C, EH ≤200°C, AH ≤240°C).
3. Exposição Ambiental: Selecione Ni-Cu-Ni para máquinas gerais internas, Epóxi para alta umidade ou material SmCo para ambientes químicos corrosivos.
4. Montagem Mecânica: Determine se a colagem de superfícies planas (epóxi estrutural) ou a fixação mecânica (orifícios de parafusos escareados) é mais adequada para seu projeto estrutural.

Perguntas frequentes

Obtenha ímãs de bloco personalizados para o seu projeto

Precisa de orientação técnica especializada ou um orçamento competitivo no atacado para ímãs de bloco para aplicações industriais? Entre em contato com o Zhaobao Magnet Group hoje para obter consultoria de engenharia sem barreiras, revisão de CAD e envio rápido de amostras globais em 8 horas!
